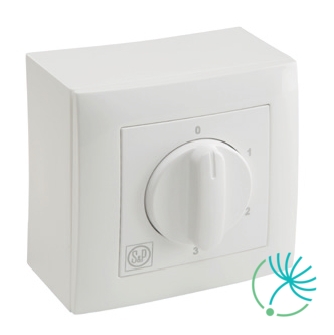

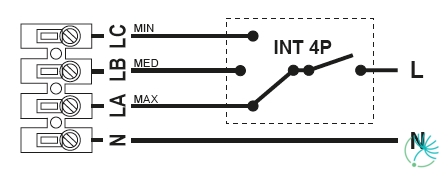

INTER 4P Drehzahlumschalter

RD 125 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

• automatische Einschaltung des Ventilators bei Überschreitung von eingestellter Werte  der relativen Feuchtigkeit
• Automatische Abschaltung des Ventilators bei Rückgang der relativen Feuchtigkeit unter eingestelltem Niveau
• Einschaltung und Abschaltung durch Zugstange (Schnur)
• LED Kontrollleuchte von Lauf des Ventilators
• Oberflächen- oder versenkte Montage

  Geeignet für Ventilatoren: DX100, DX180 Premier, DX200 Premier, DX400 Premier, CMF, GX6, GX9, GX12, WX6, WX9, WX12

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 125 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Doppelflügel-Rücksaugeklappe aus dem Kunststoff mit Feder

Geeignet für Ventilatoren BF, bzw. IF

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 125 mm) und Wandgitter (□E 160 mm).

RD 100 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 200 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Doppelflügel-Rücksaugeklappe aus dem Kunststoff mit Feder

Geeignet für Ventilatoren BF, bzw. IF

Einphasiger Triac-Drehzahlsteller REB 1 N wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Aufputz-Montage.

Der Sensor SQA ermöglicht, die Luftqualität auf eingestelltem Niveau zu kontrollieren und zu halten. Zu den Grundfunktionen des Sensors gehört die Einschaltung des Ventilators bei erhöhter Schadstoffkonzentration in der Luft. Wenn die Schadstoffkonzentration unter der gewünschten eingestellten Wert sinkt, bleibt der Ventilator dank der integrierten Nachlaufzeit noch (1 - 25 min.) im Betrieb.

Der Luftqualitätssensor SQA reagiert auf die Anwesenheit von CO, Lösungsmitteln, Tabakrauch, Methan, Benzol usw.

Achtung:

SQA ist nicht möglich, als Rauchdetektor, Rauchgas- oder Abgassensor oder als Teil des Feueralarms oder der Ausströmung von CO zu montieren. Er ist für die Ablesung des ganzen Spektrums von verbrennbaren und aromatischen Kohlenwasserstoffen und für die Montage in die normale Umgebung bestimmt (Wohnungen, Büros und usw.). Seine Anwendung in anderen Applikationen, die von genauer Ablesung von einzelnen Gasbestandteilen abhängig sind, oder in Tief- oder verschlossenen Garagen, ist nicht empfohlen und das Gerät ist nicht für solche Anwendung genehmigt.

Der Kasten wird aus dem Kunststoff hergestellt und ist für die Montage an die Wand bestimmt.

Technische Parameter:

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 160 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

RD 160 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.
